Phần 2 : Hướng dẫn sử dụng phần mềm LEDstudio cho màn hình LED sự kiện

Cách cấu hình màn hình LED P5 indoor cho sự kiện sử dụng Card LINSN bằng phần mềm LEDstudio

Phần 2 : Mình tiếp tục chia sẻ cách Setup các tấm cabin với nhau để cấu thành một màn hình Led trình chiếu ( các bạn có thể tham khảo vật tư tại Phần 1 ).

VÍ DỤ : Setup cho 1 màn hình sự kiện có kích thước 6*3 ( 6 Tấm cabin chiều dài và 3 tấm cabin chiều cao ) , Mỗi tấm cabin có thông số 128*128 ( 128 là số điểm ảnh chiều dài và chiều cao của cabin còn gọi là độ phân giải màn hình “pixcel” ).

Màn hình LED sự kiện

                                                              H1: quá trình xếp các tấm cabin lại với nhau

Sau khi các bạn xếp các tấm với nhau thành một khối với nhau chúng ta được màn hình lớn

Màn hình LED sự kiện

                                                      H2 : Màn hình lớn đã được lắp trong không gian đẹp

Tiếp theo các bạn đấu nối dây nguồn và dây tín hiệu theo sơ đồ:

Màn hình LED sự kiện

Màn hình LED sự kiện

Sau khi đã kết nối phần cứng với nhau, chúng ta sẽ cài đặt phần mềm để cấu hình màn hình led

Phần mềm chúng ta sử dụng là Ledstudio cho Card Linsn

B1: Các bạn tải và cài đặt phần mềm , ta sẽ có giao diện phần mềm như sau:

Màn hình LED sự kiện

B2: Vào mục Option và chọn Software Setup, sẽ có bảng phụ xuất hiện.

Màn hình LED sự kiện

B3 : Các bạn gõ LINSN đấy là mật khẩu ẩn của mục này. ( Lưu ý: Nhớ tắt Vietkey hoặc Unikey). Xuất hiện bảng phụ Pass key , bạn nhập Pass key là :”168”

Màn hình LED sự kiện

Sau khi nhập xong sẽ xuất hiện mục Setup:

Màn hình LED sự kiện

Trong mục Sender , Thông thường mình hay để thông số 1366 x 768 , vì nó thích hợp cho cấu hình máy tính Laptop của mình. Trong mục Screen Parameter Mình để 1366, tỷ lệ chiều dài và chiều cao 1 : 1 ( có nghĩa là tỷ lệ màn hình háy tính và màn hình Led là 1 : 1 ) , cái này thích hợp cho khi bạn dùng Processor, còn nếu bạn không có Procesor thì bạn tính toán tỷ lệ này là 1.7768 : 0.5 ( kích thước màn hình là 6*3 mà mỗi cabin là 128*128 pixcel như ban đầu mình nói, vậy màn hình Led của mình có độ phân giải là 768: 384 vì  6*128 = 768 : 3*128=384 , ta lấy 768/1366 , 384/768 là ra tỷ lệ màn hình máy tính và màn hình LED như trên

B4 : Nạp cấu hình cho Màn Hình Led

Bạn vào mục Receiver 1 để nạp cấu hình

Màn hình LED sự kiện

Chọn mục Load file

 Màn hình LED sự kiện

Chọn mục P5-16S.RGB trong thư viện, sau đó chọn Send to receiver Save to receiver .

B5 : Cấu hình sơ đồ cabin

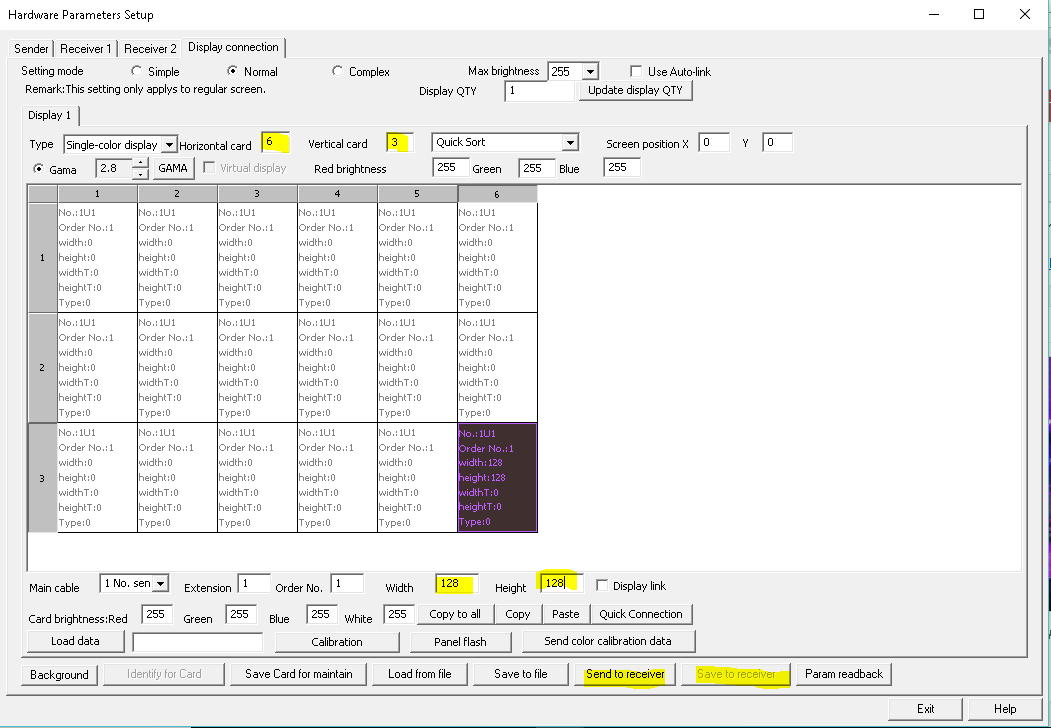

mình bôi vàng những thông số bạn cần cài đặt

Màn hình LED sự kiện

Bạn nhập 6 và 3 là số lượng Cabin Set màn hình Led

Width 128 , Height 128  Là dộ phân giải 1 cabin ( số mắt của cabin theo chiều dài và cao)

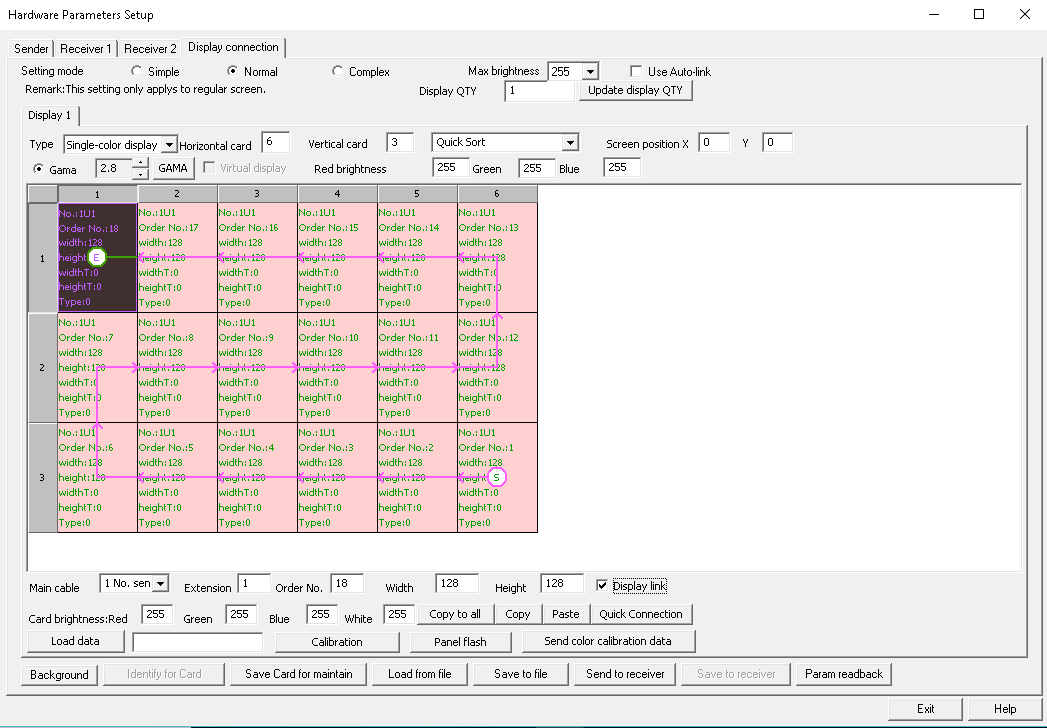

Bạn chạy sơ đồ theo hình vẽ ( sơ đồ đấu nối thực tế như thế nào thì bạn chạy sơ đồ theo đúng như vậy )

Chú ý : Card Send có 2 cổng là U và D, nếu bạn cắm dây kết nối Card nhận và phát ở cổng U thì cấu hình Send U, và ngược lại)

Màn hình LED sự kiện

Sau khi nhập các thông số trên, bạn nhấn Send to receiver Save to receiver

Như vậy bạn đã set xong một màn hình Led để sẵn sàng chạy cho một buổi sự kiện

Phần tiếp theo, Tôi sẽ giới thiệu tiếp cách trình chiếu màn hình Led bằng phần mềm LedStudio và Vmix.

Thân chào !
